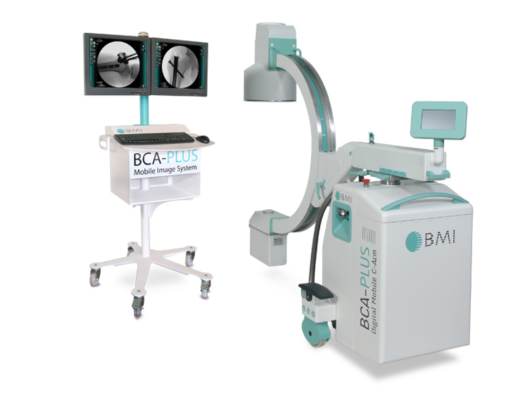

Цифровая передвижная C-дуга BCA-9R PLUS - мощное и универсальное решение для общей хирургии, ортопедии, травматологии, сосудистой хирургии. Инновационная удобная в эксплуатации цифровая передвижная С-дуга BCA-PLUS обеспечит получение качественных изображений и экономию места при осуществлении широкого диапазона процедур.
С-дуга с 9”
Тележка с 2мя мониторами
Технические характеристики:
Модель: |
||
BCA – 9R Plus |
Индикатор тока трубки: 9” Рентгеновская трубка: Ротационная Монитор: 19” цветной дисплей, 2 монитора Память: 3000 изображении Коллиматор: стандартный |
|
Рентгенологические свойства: |
||
|
5 кВ ротационный анод |
|
Расчетная мощность генератора |
5 кВ при 100 кВ |
|
Высокочастотный генератор |
40 кГц |
|
Макс. пульсация |
<2% |
|
Источник высокого напряжения |
40 ÷ 120 кВ |
|
Диапазон силы тока при непрерывной флюроскопии |
0,2 ÷ 4 мА |
|
Диапазон силы тока при импульсной флюроскопии |
8 ÷ 12 мА |
|
Диапазон силы тока при рентгенографии |
25 ÷ 100 мА |
|
Диапазон мАс при рентгенографии |
0,5 ÷ 300 мАс |
|
Длительность облучения при рентгенографии |
0,02 ÷ 3 с |
|
Общая фильтрация |
>3,2 мм Ал |
|
Моноблок: |
||
|
5 кВ ротационный анод |
|
Теплоемкость |
1000 кДж |
|
Макс. допустимое рассеивание тепла |
100 Вт |
|
Рентгеновская трубка: |
||
|
5 кВ ротационный анод |
|
Модель |
IAE X20P |
|
Скорость вращения анода |
3000 об/мин |
|
Размер фокуса |
Малый фокус – 0,3 мм Большой фокус – 0,6 мм |
|
Материал анода |
Сплав рения, вольфрама и молибдена |
|
Угол наклона анода |
10° |
|
Диаметр анода |
64 мм |
|
Собственная фильтрация |
0,7 мм Ал |
|
Макс. теплосодержание анода |
150 кДж |
|
Макс. непрерыв. теплоотвод анода |
300 Вт |
|
Коллиматор: |
||
Тип |
Автоматический |
|
Основные характеристики |
Квадратный (рентгенография) и круглый (флюроскопия) – фиксированные размеры, автоматически взаимозаменяемые |
|
Тип диафрагмы и параллельных створок |
Створки диафрагмы: коллимация луча от наименьшего поля к выбранному полю ввода УРИ Полупрозрачные створки: 2 параллельные створки, Cu 0,6 мм, вращение на 360° |
|
Усилитель рентгеновского изображения: |
||
|
5 кВ ротационный анод |
|
Размер |
9’’ |
|
Модель |
Canon Electron E5830SD-P4A |
|
Количество полей |
3 (9”/6”/4,5”) |
|
Номинальный диаметр входа |
230 мм |
|
Центральное Разрешение |
52 / 58 / 68 lp/cm |
|
Коэффициент пересчета (cd*s/m²*µGy) |
29 |
|
Контрастность (площадь 10%) |
30:1 |
|
Контрастность (диаметр 10 мм) |
19:1 |
|
DQE |
65% |
|
Противорассеивающая сетка: |
||
Форма |
Круг |
|
Материал |
Алюминий |
|
Рацио |
14:1 |
|
Фокус |
100 см |
|
Количество линии |
60 пл/см |
|
CCD Камера 1K × 1K: |
||
Матрица |
1024 х 1024 пикселей |
|
Технология |
КМОП-матрица |
|
Формат изображения |
1024 x 1024 x 12 бит – 30 кадров/сек |
|
Разрешение контрастности |
4096 уровней серого |
|
ЦИФРОВАЯ СИСТЕМА ИЗОБРАЖЕНИИ: |
||
Данные |
||
Изображения |
Стандарт: 3000 изображений Опция: 6000 изображений |
|
Разрешение изображения |
1024х1024х12 Бит |
|
Уровень серого тона |
4096 |
|
Количество изображении |
1 + 3000 |
|
Количество изображении на Жестком диске |
3000 |
|
Обработка в реальном времени |
||
Инструмент «Окно» и «Уровень» |
Да |
|
Инструмент «Контрастность» и «Яркость» |
Да |
|
Рекурсивный фильтр – Уменьшение шума |
Да – 4 набора: F0, F1, F2, F3 |
|
Непрерывное вращение цифрового изображения |
Да |
|
Горизонтальная и вертикальная инверсия изображения |
Да |
|
Последующая обработка |
||
Коррекция контуров |
Да |
|
Инструмент «Окно», «Уровень», «Яркость», «Контрастность» |
Да |
|
Гамма-коррекция |
Да |
|
Инверсия шкалы серых тонов |
Да |
|
Справочник пациента |
Да |
|
Редактирование данных пациента |
Да |
|
Электронное масштабирование (2x, 4x, 8x, 16x) |
Да |
|
Обзор окон |
Да – 7 изображении с функцией прокрутки |
|
Моментальный снимок |
Да |
|
Разъем USB и LAN |
Да |
|
Инструмент «Измерение расстояния», «Измерение угла» |
Да |
|
Наложение текстовых сообщений и заметок |
Да |
|
Предварительный просмотр коллиматора |
Да - Опция |
|
Утилита |
||
Программное обеспечение для экспорта изображений 1K×1K (BMP для формата AVI) на USB-накопитель |
Да – Опция |
|
Программное обеспечение для экспорта изображений 1K×1K (BMP для формата AVI) на CD/DVD |
Да – Опция |
|
Программное обеспечение для экспорта изображений 1K×1K (DICOM) на USB-накопитель |
Да – Опция |
|
Программное обеспечение для экспорта изображений 1K×1K (DICOM) на CD/DVD |
Да – Опция |
|
DICOM |
||
Сервис хранения |
Да – Опция |
|
Рабочий лист |
Да – Опция |
|
Печать |
Да – Опция |
|
Подтверждение сохранения изображений в архиве |
Да – Опция |
|
Сервис запросов |
Да – Опция |
|
MPPS |
Да – Опция |
|
RDSR |
Да – Опция |
|
МОНИТОР: |
||
Основные данные |
||
Размер |
19’’ (483 мм) |
|
Тип |
ЖК-панель TFT, с противобликовым покрытием |
|
Медицинское назначение |
Да |
|
Рабочая зона |
376х301 мм (14,80’’ x 11,85’’) |
|
Разрешение |
1 мегапиксель (1280х1024) |
|
Контраст |
800:1 |
|
Яркость |
270 кд/м2 |
|
Угол обзора |
178° Н / 178° В |
|
Шаг пикселя |
0,294 мм |
|
Рацио |
5:4 |
|
Дисплей LUT |
10 Бит |
|
Функция дисплея |
Гамма и DICOM |
|
ALC |
Да |
|
BLOS |
Да |
|
Связь и управление |
||
Аналоговый входной сигнал |
VGA - HD |
|
Цифровой входной сигнал |
DVI |
|
Механические характеристики: |
||
Размер |
430х384х85 мм |
|
Вес |
≅ 9,8 кг |
|
Монтажный стандарт Vesa |
100 |
|
Функциональность: |
||
Пользовательский интерфейс |
Сенсорный экран 7” LCD монитор LCD монитор можно поворачивать на ±170° |
|
Языки |
Итальянский, английский, французский, немецкий, испанский |
|
Единица тепла |
Ступенчатый индикатор температуры (моноблок) |
|
Элементы управления фюроскопии |
Многофункциональный ножной переключатель: одна педаль для непрерывной, импульсной, однократной (бустерной) и импульсной флюроскопии с низкой дозой (выбор происходит с консоли) |
|
Элементы управления рентгенографии |
Ручной переключатель в комплекте со спиральным кабелем |
|
Расположение монитора |
Два регулируемых 19-дюймовых монитора, установленных на тележке |
|
Защитное приспособление |
Общий автоматический с магнитотермическим выключателем Ключ безопасности Аварийная кнопка Ток накала Моноблочная температура Макс. Кв или ошибочного высокого напряжения Уровни ЗУ |
|
РЕЖИМ РАБОТЫ: Ротационный |
||
Непрерывная флюроскопия |
||
Дозирование |
Авто или ручное |
|
Диапазон изменения силы тока флюорографии |
0.2 ÷ 4 мА на Малом фокусе |
|
Корреляция силы тока |
Авто |
|
Таймер безопасности |
Акустическая сигнализация Автоматическая остановка через 5 минут полного рентгеновского излучения |
|
Повышение напряжения рентгеноскопии |
||
Сила тока на диапазон кВ |
12 мА на Малом фокусе |
|
Длительность импульса рентгеновских лучей |
30 мс |
|
Частота импульса рентгеновских лучей |
6 наборов: 0,5 – 1 – 2 – 4 – 7,5 – 15 пульсов/сек |
|
Таймер безопасности |
Акустическая сигнализация Автоматическая остановка через 5 минут полного рентгеновского излучения |
|
Высококонтрастное флюорологическое излучение с низкой дозой |
||
Сила тока на диапазон кВ |
8 мА на Малом фокусе |
|
Длительность импульса рентгеновских лучей |
30 мс |
|
Частота импульса рентгеновских лучей |
6 наборов: 0,5 – 1 – 2 – 4 – 7,5 – 15 пульсов/сек |
|
Таймер безопасности |
Автоматическая остановка через 5 минут полного рентгеновского излучения |
|
Цифровая рентгенография |
||
Диапазон силы тока |
12 мА на Малый фокус |
|
Длительность вспышки рентгеновского излучения |
66 мс |
|
Радиография |
||
Диапазон силы тока |
25 ÷ 100 мА |
|
Предельный ток |
100 мА |
|
Время экспозиции |
0,02 ÷ 3 с |
|
Параметры набора |
кВ, мА, время |
|

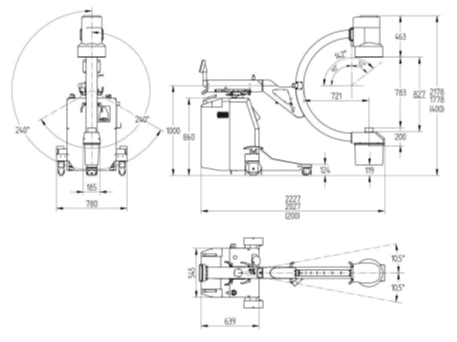

Детали конструкции |
||
|
С-дуга 9’’ |
|
Вертикальное перемещение |
400 мм |
|
Горизонтальное перемещение |
200 мм |
|
Панорамирование движения |
±240° |
|
Орбитальное вращение |
142° (+90 ÷ - 56°) |
|
Свободное пространство |
783 мм |
|
Глубина |
721 мм |
|
S.I.D. (стационарный анод) |
1000 мм |
|
S.I.D. (ротационный анод) |
983 мм |
|
Фокусное расстояние пленки |
200 мм |
|
Передвижение фрагментов |
Ручное Ручное управление задними колесами Поворотное переднее колесо Стационарный ножной тормоз |
|
Диаметр колеса С-дуги |
Задние: два колеса 150х51 мм Передние: два колеса 80х46 мм |
|
Защита кабеля |
Полужесткий толкатель кабеля |
|
Общие данные: |
||
|
С-дуга 9’’ (1 м) |

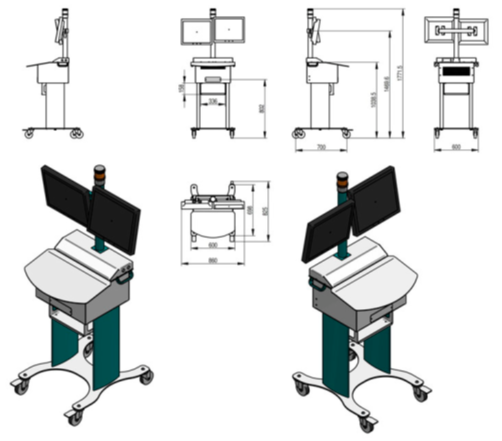

Тележка с 2 мониторами |
Вес |
≅ 340 кг |
≅ 80 кг |
Ширина |
780 мм |
860 мм |
Глубина |
2027 мм |
825 мм |
Высота |
1778 мм |
1771,5 мм |
Электропитание: |
||
Напряжение |
Стандарт: 230 В (± 10%), однофазный Опция: 115 В (± 10%), однофазный |
|
Частота |
50 ÷ 60 Гц |
|
Макс. ток потребления |
10 A при 230 В (флюроскопия) 32 A при 230 В (рентгенография) |
|
Сопротивление линии |
<0,4 Ω при 230 В |
Комплектация:
Код |
Наименование |
Цена, KZT |
Кол-во |
Сумма, KZT |
MI1009 |
С-дуга версии BCA-9R PLUS |
|
|
|
|
Генератор – 1 шт. |
|
|
|
|
Трубка – 1 шт. |
|
|
|
|
Коллиматор – 1 шт. |
|
|
|
|
19’’ монитор высокого разрешения – 2 шт. |
|
|
|
Итого: |
|
Условия поставки:
Срок поставки |
120 дней со дня получения предоплаты |
Условия поставки |
DDP - до конечного потребителя |
Условия оплаты |
В соответствии с условиями договора |
Гарантия |
37 месяцев с момента ввода оборудования в эксплуатацию. |
Сведения об установке, обучению и постгарантийному обслуживанию |
Установка, выполнение пуско-наладочных работ, обучение персонала на рабочем месте. Постгарантийное обслуживание осуществляется по отдельному договору |
